Hei acolo! În calitate de furnizor în domeniul termoformarii capacelor plate, am văzut direct cât de important este optimizarea designului matriței. Poate face sau distruge eficiența, calitatea și rentabilitatea procesului dumneavoastră de termoformare. Așadar, haideți să descoperim câteva sfaturi despre cum să faceți exact asta.
Înțelegerea elementelor de bază ale termoformarii capacelor plate
Înainte de a intra în optimizarea designului matriței, să trecem rapid peste ce este termoformarea cu capac plat. Este un proces de fabricație în care o foaie de plastic este încălzită până când devine flexibilă, apoi formată într-o formă specifică folosind o matriță. În cazul nostru, facem capace plate pentru diverse produse.
Componentele cheie ale procesului de termoformare includ foaia de plastic, elementul de încălzire, matrița și sistemul de vid sau presiune care ajută la modelarea plasticului. Fiecare dintre aceste elemente joacă un rol în rezultatul final, dar matrița este deosebit de importantă, deoarece determină forma, dimensiunea și calitatea capacelor plate.
Factori de luat în considerare în proiectarea matriței
Selectia materialelor
Primul lucru la care trebuie să vă gândiți atunci când proiectați o matriță este materialul. Aveți nevoie de un material care să reziste la căldura și presiunea procesului de termoformare fără deformare sau deformare. Materialele comune pentru matrițele de termoformare includ aluminiu, oțel și materiale compozite.
Aluminiul este o alegere populară deoarece este ușor, ușor de prelucrat și are o conductivitate termică bună. Aceasta înseamnă că se încălzește și se răcește rapid, ceea ce poate accelera procesul de termoformare. Oțelul, pe de altă parte, este mai durabil și poate suporta presiuni mai mari, dar este și mai greu și mai scump. Materialele compozite oferă un echilibru între cele două, cu rezistență și proprietăți termice bune la un cost mai mic.
Unghiuri de proiectare
Unghiurile de proiectare sunt un alt aspect important în proiectarea matriței. Acestea sunt unghiurile de pe părțile laterale ale matriței care permit îndepărtarea cu ușurință a părții din plastic formată. Fără unghiuri de tragere adecvate, piesa se poate bloca în matriță, provocând deteriorarea atât a piesei, cât și a matriței.
De obicei, pentru termoformarea capacului plat sunt recomandate unghiuri de tragere de cel puțin 1-2 grade. Cu toate acestea, unghiul exact va depinde de forma și dimensiunea capacului, precum și de tipul de plastic utilizat. De exemplu, materialele plastice mai flexibile pot necesita unghiuri de tiraj mai mici, în timp ce materialele plastice mai rigide pot avea nevoie de unghiuri mai mari.
Grosimea peretelui
Grosimea peretelui capacului plat este, de asemenea, un factor critic în proiectarea matriței. Afectează rezistența, durabilitatea și aspectul capacului, precum și costul de producție. Dacă grosimea peretelui este prea subțire, capacul poate fi slab și predispus la rupere. Dacă este prea gros, poate crește costul materialului plastic și poate încetini procesul de termoformare.
Pentru a optimiza grosimea peretelui, trebuie să luați în considerare cerințele produsului final. De exemplu, dacă capacul va fi folosit pentru un recipient pentru alimente, poate fi necesar să fie mai gros pentru a oferi o protecție mai bună. De asemenea, trebuie să țineți cont de capacitățile mașinii dvs. de termoformare și de tipul de plastic pe care îl utilizați.
Finisaj de suprafață
Finisajul suprafeței matriței poate avea un impact mare asupra aspectului capacului plat. Un finisaj neted al suprafeței va avea ca rezultat un capac cu un aspect strălucitor, profesional, în timp ce un finisaj aspru al suprafeței poate face capacul să arate ieftin și neatrăgător.
Există mai multe modalități de a obține un finisaj neted al suprafeței pe o matriță, inclusiv lustruirea, sablare și galvanizare. Metoda pe care o alegeți va depinde de materialul matriței și de finisajul dorit. De exemplu, matrițele din aluminiu pot fi lustruite cu ușurință până la o strălucire ridicată, în timp ce matrițele din oțel pot necesita galvanizare pentru a obține o suprafață netedă.
Proiectare pentru eficiență
Canale de răcire
Una dintre cele mai mari provocări în termoformare este răcirea rapidă și uniformă a piesei din plastic. Aici intervin canalele de răcire din matriță. Acestea sunt pasaje din matriță care permit unui fluid de răcire, cum ar fi apa sau uleiul, să circule și să elimine căldura din plastic.
Prin proiectarea corectă a canalelor de răcire, puteți reduce timpul de ciclu al procesului de termoformare și puteți îmbunătăți calitatea capacelor plate. Canalele trebuie plasate aproape de suprafața matriței unde plasticul intră în contact și trebuie să fie uniform distanțate pentru a asigura o răcire uniformă.
Cuibărire
Cuibarea este o altă tehnică care poate fi utilizată pentru a îmbunătăți eficiența proiectării matriței. Aceasta implică aranjarea mai multor capace plate într-o singură cavitate a matriței într-un mod care maximizează utilizarea foliei de plastic. Acest lucru poate reduce deșeurile și crește numărul de piese care pot fi produse în fiecare ciclu.
Când cuibăriți capace plate, trebuie să luați în considerare forma și dimensiunea capacelor, precum și orientarea foii de plastic. De asemenea, trebuie să vă asigurați că există suficient spațiu între capace pentru a permite încălzirea și formarea corespunzătoare.
Testare și validare
Odată ce ați proiectat matrița, este important să o testați și să o validați înainte de a începe producția. Acest lucru vă poate ajuta să identificați orice problemă cu designul și să faceți ajustări după cum este necesar.
O modalitate de a testa matrița este utilizarea unui prototip de mașină de termoformare. Acest lucru vă permite să vedeți cum funcționează matrița într-un cadru real și să faceți orice modificări necesare designului. De asemenea, puteți utiliza simulări pe computer pentru a prezice comportamentul plasticului în timpul procesului de termoformare și pentru a optimiza designul matriței în consecință.
Folosind echipamentul potrivit
Pe lângă optimizarea designului matriței, este de asemenea important să folosiți echipamentul potrivit pentru termoformarea capacului plat. Iată câteva dintre mașinile cheie de care veți avea nevoie:
- Mașină de termoformat cutie de ouă: Această mașină este special concepută pentru termoformarea cutiilor de tăvi pentru ouă, dar poate fi folosită și pentru capace plate. Oferă precizie și eficiență ridicate, ceea ce îl face o alegere excelentă pentru producția la scară largă.

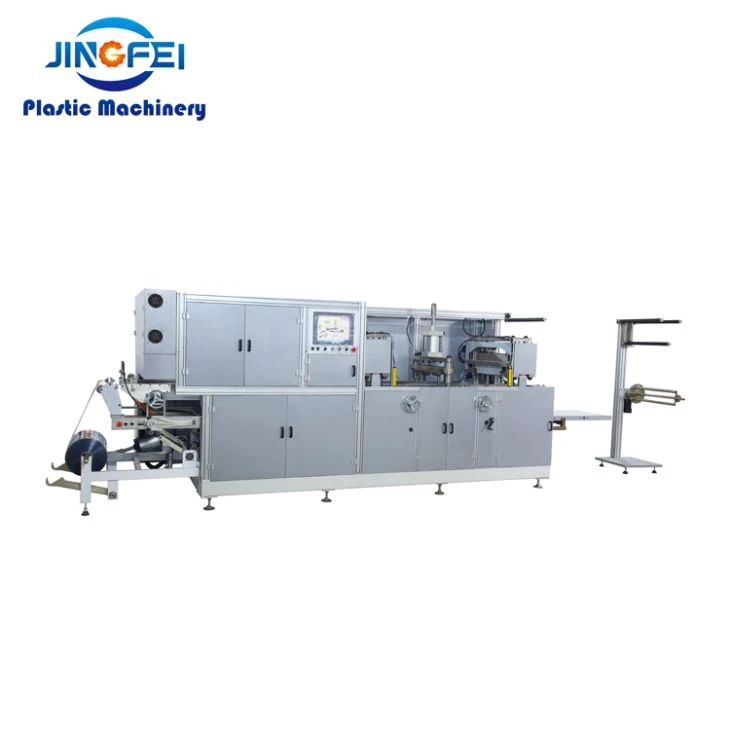

- Mașină de termoformat cu capac din PP: Dacă lucrați cu plastic din polipropilenă (PP), această mașină este o necesitate. Este conceput pentru a gestiona proprietățile unice ale PP, cum ar fi punctul său de topire ridicat și flexibilitatea, pentru a produce capace plate de înaltă calitate.
- Mașină de formare în vid din PP: Formarea în vid este o metodă comună utilizată în termoformarea cu capac plat. Această mașină folosește un vid pentru a trage foaia de plastic încălzită pe matriță, creând o formă precisă și detaliată.
Concluzie
Optimizarea designului matriței pentru termoformarea cu capac plat este un proces complex care necesită o considerare atentă a multor factori. Alegând materialele potrivite, proiectând pentru eficiență și testând și validând matrița, puteți îmbunătăți calitatea și rentabilitatea procesului dvs. de termoformare.
Dacă sunteți interesat să aflați mai multe despre termoformarea capacelor plate sau dacă sunteți în căutarea unui furnizor de încredere, nu ezitați să luați legătura. Suntem aici pentru a vă ajuta cu toate nevoile dvs. de termoformare.
Referințe
- „Manual de termoformare” de James F. Carley
- „Materiale și procese plastice” de Charles A. Harper
- „Proiectare matrițe pentru termoformare” de către Societatea Inginerilor Plastici
